Nivel NL640 gépi szintező rendszer

Nivel NL640 - MC-1D szintező rendszer

Nagyteljesítményű forgólézer DIGITÁLIS lejtésbeállítással és mágneses rögzítésű gépi jelfogóval

A Nivel System kotrógép-vezérlő csomag egy professzionális, használatra kész konfiguráció, amely jelentősen növeli a földmunkák hatékonyságát, pontosságát és biztonságát. A rendszer a modern Nivel System NL640R DIGITAL forgólézeren, a gépre szerelhető MC-1D lézerérzékelőn, a stabil SJJ32 tekerős állványon és a praktikus lézerlécen alapul. Ez a megoldás lehetővé teszi a kotrási mélység és a terepszintek folyamatos ellenőrzését közvetlenül a vezetőfülkéből, minimalizálva a kézi mérések és a felesleges leállások szükségességét.

A készlet legfőbb előnyei és tulajdonságai

• Nagy hatótávolság és kiemelkedő pontosság: Az NL640R lézer bázis akár 600 méteres működési átmérőt biztosít ±0,72 mm / 10 m pontosság mellett, így ideális nagy kiterjedésű építési területeken is.
• Digitális lejtésbeállítás: A lézersík az X és Y tengelyeken ±10%-os tartományban, digitálisan, közvetlenül az LCD kijelzőn adható meg, gyors és bonyolult számításoktól mentes munkavégzést biztosítva.
• Valós idejű gépvezérlés (MC-1D): A kotrógép gémjére vagy kanalára erős mágnesekkel rögzíthető vevőegység fény- és hangjelzésekkel mutatja a gépkezelőnek az aktuális szintet a lézersíkhoz képest.
• Univerzális és strapabíró kivitel: A rendszer IP65/IP67 védelmi osztályának köszönhetően ellenáll a pornak, a víznek és a nehéz terepviszonyoknak, a rezgéselnyelő elektronikus kompensátor pedig stabil mérést garantál a gépek keltette vibráció mellett is.
• Komplett kiegészítők: A robusztus, milliméteres podosztással ellátott alumínium léc és a precízen állítható magasságú SJJ32 tekerős állvány biztosítja a lézerbázis szilárd és pontos elhelyezését.

Műszaki adatok és paraméterek

• Lézersugár: Intenzív vörös fény (635 nm), 2. osztály
• Pontosság: ±0,72 mm / 10 m
• Hatótávolság (átmérő): 600 m (érzékelővel)
• Lejtések beállítása: ±10% (X és Y tengelyen, digitálisan)
• Önbeállási tartomány: ±5° (elektronikus szenzor)
• Generált síkok: 1 x vízszintes (360°), 1 x függőleges (360°)
• Forgási sebesség: Változtatható, max. 800 fordulat/perc
• Tápellátás: Nagy kapacitású Li-ion akkumulátor (3,7V, 8000 mAh)

A forgólézer részletes műszaki paraméterei (NL640R DIGITAL)

Az NL640R a szett szíve, egy elektronikusan önszintező forgólézer, amely vízszintes és függőleges sík kijelölésére is alkalmas, valamint digitális lejtésbeállítást tesz lehetővé.

A gépvezérlő vevőegység jellemzői (MC-1D)

Az MC-1D vevőegység közvetlenül a munkagép gémjére vagy tolólapjára szerelhető fel a szintezési sík folyamatos ellenőrzéséhez.

• Rögzítés módja: Rendkívül erős, rezgésálló neodímium mágneses talp, amely stabilan tartja a szenzort a gép fémfelületein.
• Érzékelési tartomány: 25 cm hosszú lézerérzékelő ablak, amely 360 fokos tartományban képes fogni a lézerjelet.
• Kijelzési pontosság (üzemmódok):
  • Finom / pontos üzemmód: ±10 mm
  • Durva / tájékozódó üzemmód: ±20 mm
• Kabin kijelző / visszajelzés: Fényes LED-sor (nyilak és középső sáv) jelzi a gépkezelőnek az elmozdulás irányát, kiegészítve hangjelzéssel.
• Védettség: IP67 fokozatú víz- és sárálló kivitel.

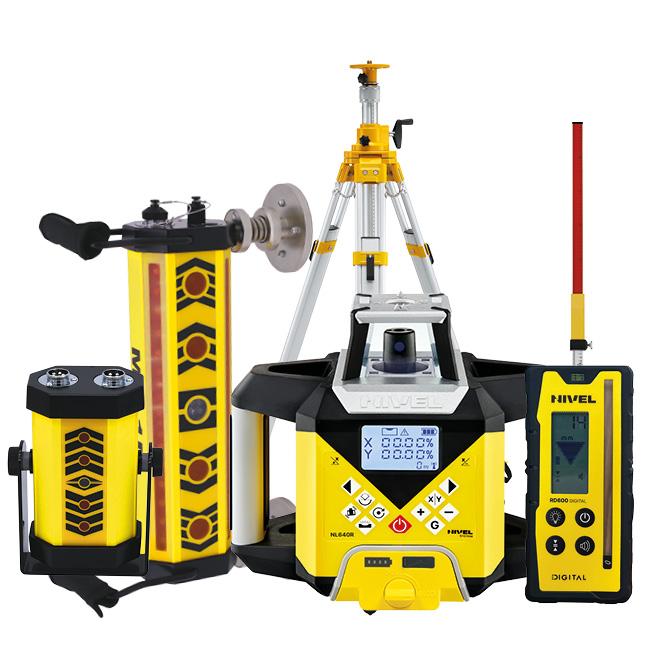

Szállítási csomag:

• Nivel System NL640R digitális forgólézer tartozékaival kofferben
• Nivel System MC-1D gépi jelfogó tartozékaival kofferben
• Nivel System SJJ32 emelőfejes állvány
• Nivel System LS-24 mérőléc
