Leica iCON iCS20/50 digitális mérőműszer
- Elérhető: Rendelésre
- Gyártó: Leica Geosystems
- Cikkszám: iCON_iCS

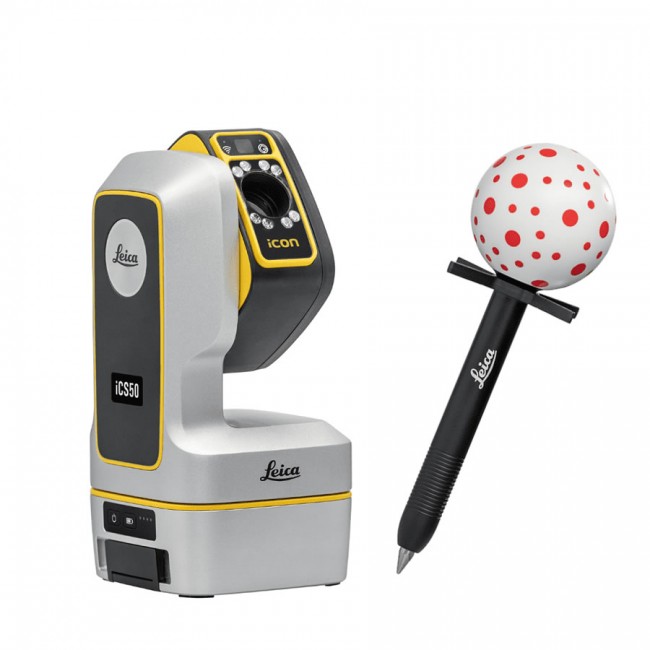

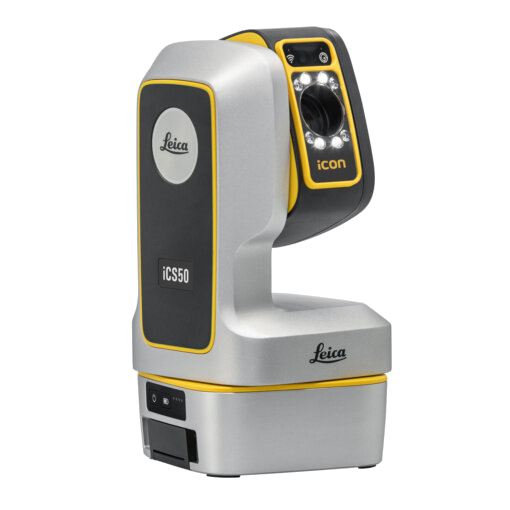

Leica iCON iCS20 és iCS50 robotikus mérőműszerek
Hibamentes digitális felmérés és sablonozás mm pontossággal
A motorizált Leica iCON iCS20 és a robotizált iCS50 új szintre emeli az épületfelmérést. Mindezt gyorsan, milliméterpontosan és felhasználóbarát megoldást nyújtva a modern építőipari és belsőépítészeti feladatokhoz. A beépített kamerarendszerrel, automatikus szintezéssel és intuitív terepi szoftverrel felvértezett műszerek drasztikusan leegyszerűsítik a 2D és 3D adatgyűjtést, valamint a digitális sablonozást.
A Leica iCON iCS20 és iCS50 főbb funkciói:

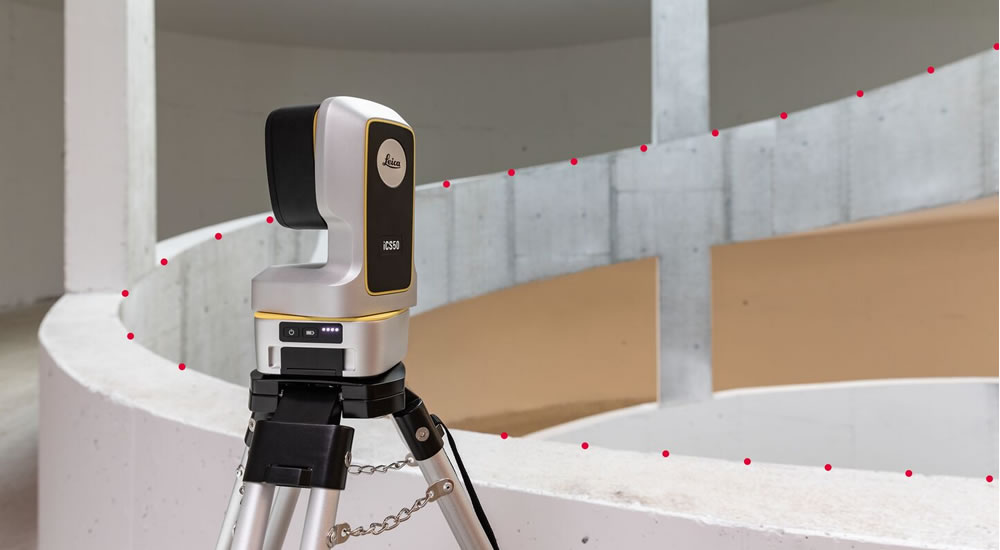

Pontok mérése lézerrel
A Leica iCON iCS műszer 50 méteres hatótávolságig biztosítja a térbeli pontok gyors és pontos mérését. A precíz lézeres technológia révén a nehezen elérhető pontok is közvetlenül rögzíthetők, szükségtelenné téve az állványozást. A helyszínen azonnal kinyert 3D adatok leegyszerűsítik a felmérési folyamatot, garantálva a hibátlan tervezési és gyártási előkészítést.

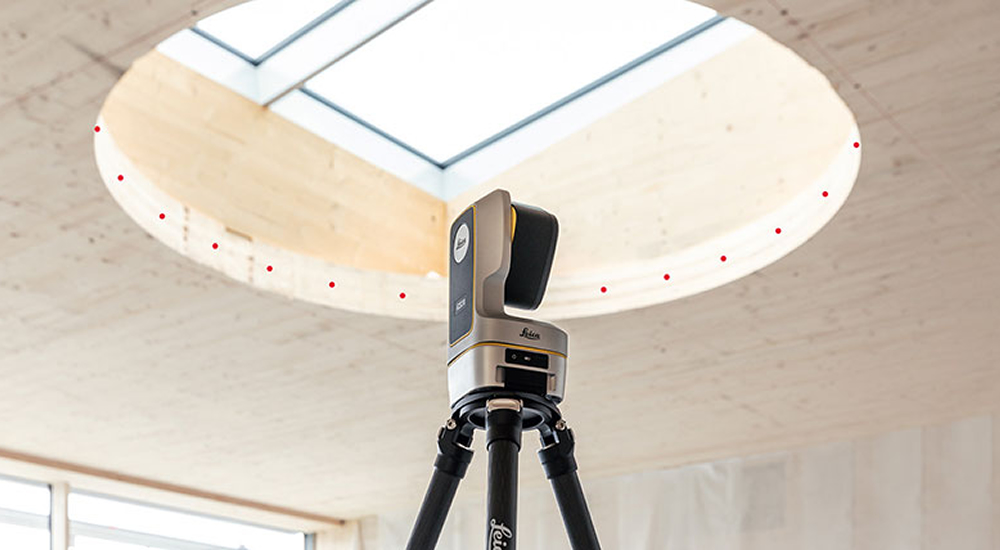

Automatikus mérések
A motorizált működésnek köszönhetően a műszer képes automatikus méréseket végezni, így milliméteres pontossággal követi le a felületek és objektumok vonalát. Ez a funkció drasztikusan lecsökkenti a felmérési időt, miközben teljes és részletes adatállományt hoz létre a szabálytalan vagy complex formákról is.

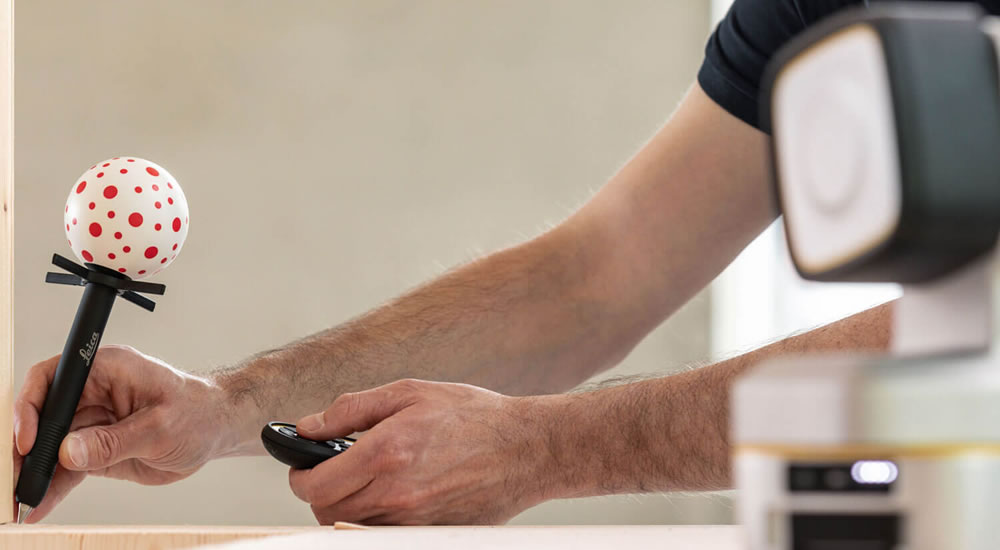

VILÁGÚJDONSÁG - Robotikus követés
A forradalmian új vPen segítségével olyan nehezen hozzáférhető vagy rejtett pontok is másodpercek alatt rögzíthetők, amelyeket a lézerfény közvetlenül nem ér el. A vezeték nélküli okoseszköz milliméteres pontossággal adja át a térbeli koordinátákat a műszernek, teljesen kiváltva a hagyományos fizikai sablonozást. Használatával a komplex élek, sarkok és takart felületek mérése rendkívül egyszerűvé és gyorssá válik, egyetlen kezelő jelenlétében.

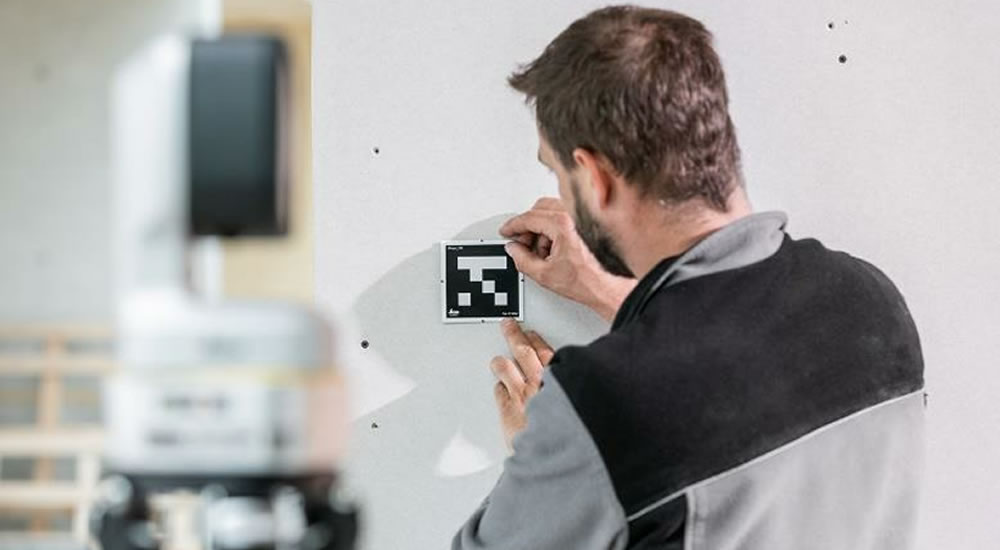

Intelligens tájékozás – vTarget
A vTarget egy egyedi mintázattal ellátott, vizuális tájékozódási pont, amely megbízhatóan támogatja a műszer gyors áthelyezését. A beépített kamerarendszer automatikusan felismeri a kihelyezett vTarget pontokat, így a műszeráthelyezés gyorsan és hibamentesen elvégezhető.

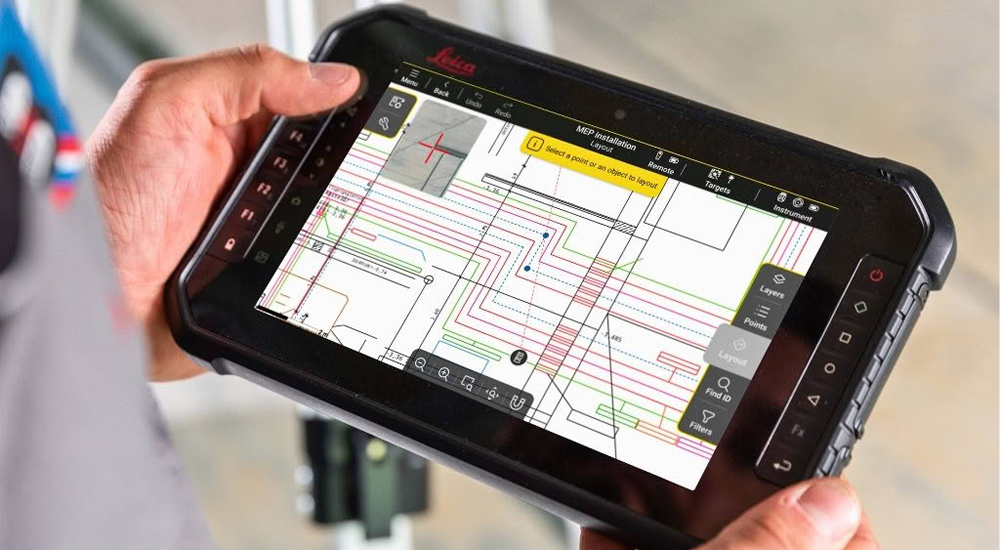

Tervezett pontok kijelölése
A helyszíni felmérés mellett a műszerrel a tervezett pontok gyors és pontos kijelölése is egyszerűen elvégezhető épületen belül. A rendszer teljes körű DXF-fájl támogatást nyújt, így a CAD-tervek közvetlenül importálhatók és azonnal felhasználhatók a terepen. Ez a funkció ideális választás gépészeti feladatokhoz, furatpontok, nyomvonalak és tartószerkezetek hatékony, milliméterpontos kitűzéséhez.

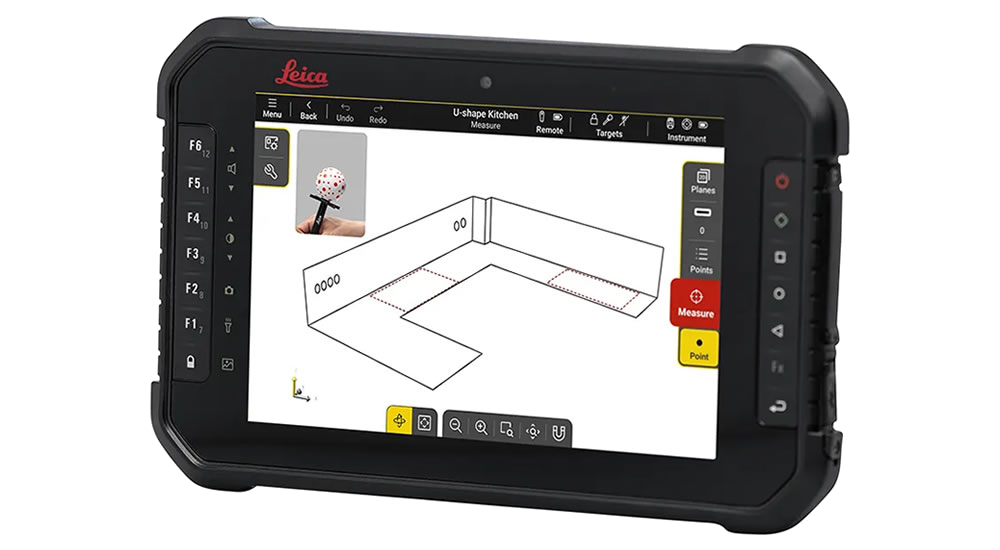

CSX8 terepi tablet
A csomag részét képező CSX8 egy kifejezetten mostoha építőipari körülményekre tervezett, rendkívül masszív tablet. A rajta futó szoftver egyszerű, intuitív és jól átlátható felülettel rendelkezik, amelyet kifejezetten az ipari felhasználók igényeire terveztek a gyors és hibamentes munkavégzés érdekében. A nagy méretű, jól látható kijelző és a stabil vezeték nélküli kapcsolat garantálja a zökkenőmentes terepi adatfeldolgozást.
Kérjen ajánlatot / Visszahívást
Részletes Gyári Specifikációk (Leica iCON iCS20 / iCS50)
| Mérésjellemzők és Teljesítmény | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Típus | Kompakt 3D mérőműszer | Kompakt robotizált (Robotic) 3D mérőműszer |
| Mérési hatótávolság | 0.3 m – 50 m (opcionálisan 250 m-ig) | 0.3 m – 50 m (opcionálisan 250 m-ig) |
| Forgatási sebesség (Motorizáció) | Rendkívül gyors közvetlen hajtás (180°/s) | Rendkívül gyors közvetlen hajtás (180°/s) |
| Önszintezés (Auto-levelling) | Automatikus szintezés ± 3° tartományban | Automatikus szintezés ± 3° tartományban |
| Állványcsatlakozás | Gyors Snap-on állványrögzítés | Gyors Snap-on állványrögzítés |
| Sötét környezeti mérés | Beépített LED célkereső reflektor (Spotlight) | Beépített LED célkereső reflektor (Spotlight) |
| Mérési Pontosság | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Szögpontosság | 5” (szögmásodperc) | 3” (szögmásodperc) |
| 3D pontosság (Prizma nélkül) @ 10 m | 1.0 mm | 1.0 mm |
| 3D pontosság (Prizma nélkül) @ 50 m | 2.5 mm | 2.0 mm |
| Kamerarendszer és Optika | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Panorámakamera | Fisheye (halszem) kamera panorámaképekhez | Fisheye (halszem) kamera panorámaképekhez |
| Célzó kamera | Nagy felbontású áttekintő és tengelyirányú (on-axis) kamera a pontos célzáshoz | Nagy felbontású áttekintő és tengelyirányú (on-axis) kamera a pontos célzáshoz |
| Kompatibilis Méréskiegészítők | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Gyors beállás (Relocation) | Leica vTarget támogatás | Leica vTarget támogatás |
| Dőléskompenzált jelzőbot | Nem támogatott | Leica vPole (dőléskompenzációval és aut. magasságérzékeléssel) |
| Vezeték nélküli tapintós mérés | Nem támogatott | Leica vPen vezeték nélküli mérőtoll |
| Prizmák és fényvisszaverők | Standard mérési módok | Mérés standard prizmán és fényvisszaverő fólián (pozicionáláshoz) |
| Rendszer, Védelem és Tápellátás | Leica iCON iCS20 | Leica iCON iCS50 |
|---|---|---|
| Adatkapcsolat | Wi-Fi kapcsolat megnövelt tablet kommunikációhoz | Wi-Fi kapcsolat megnövelt tablet kommunikációhoz |
| Környezeti védettség | IP54 (Beltéri és kültéri használatra) | IP54 (Beltéri és kültéri használatra) |
| Tápellátás | Li-Ion akkumulátor (egész napos munkavégzésre) | Li-Ion akkumulátor (egész napos munkavégzésre) |
| Lopásvédelem | Mechanikus védelmi lehetőség Kensington-zárral | Mechanikus védelmi lehetőség Kensington-zárral |
