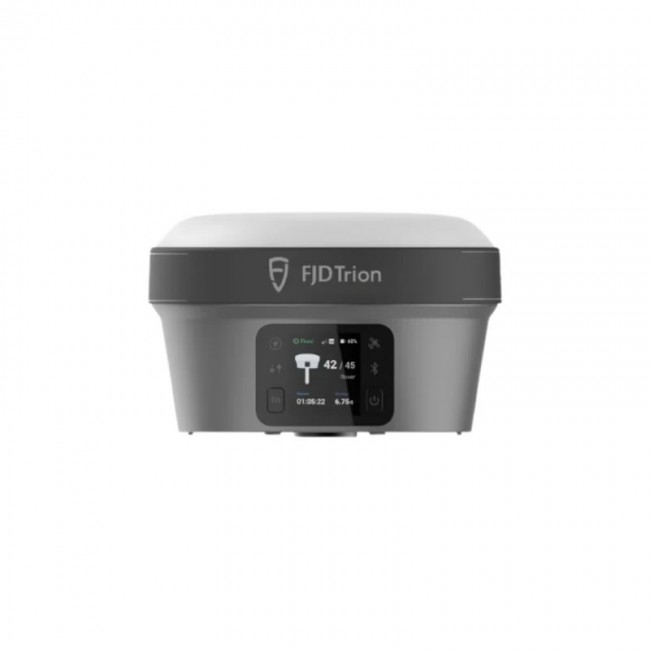

FJD Trion V10i GNSS antenna
- Elérhető: Rendelésre
- Gyártó: FJDynamics
- Cikkszám: FJDV10i

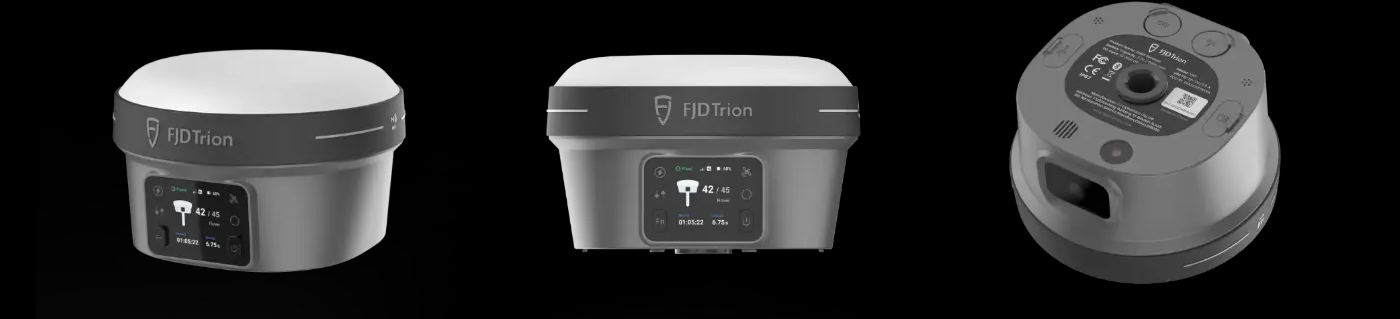

FJD TRION V10i GNSS VEVŐ
Hatékonyabb adatgyűjtés, gondtalan munkavégzés
A beépített OLED kijelzővel, IMU dőléskompenzációval és dupla kamerával felszerelt V10i a hatékonyság új dimenzióját nyitja meg a terepi geodéziában. Az AR (kiterjesztett valóság) alapú kitűzés valós idejű vizuális iránymutatással gyorsítja fel a pontkeresést, a vizuális méréssel pedig a nehezen megközelíthető pontok is pontosan és biztonságosan felmérhetők.
BIZTONSÁGOSABB ÉS HATÉKONYABB
Tiszta látás, pontos mérések
A 2 MP-es előlapi és az 5 MP-es alsó kamerának köszönhetően a V10i kristálytiszta képi textúrát biztosít a földmérők számára. A nagy teljesítményű, 4 magos processzor és a többmotoros algoritmus gondoskodik arról, hogy a V10i zökkenőmentes és akadásmentes képet nyújtson az AR (kiterjesztett valóság) kitűzési funkció használata során.

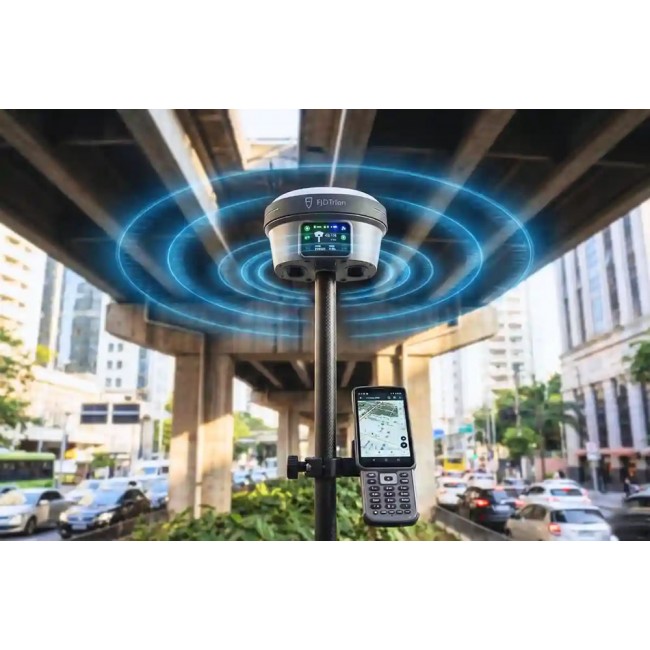

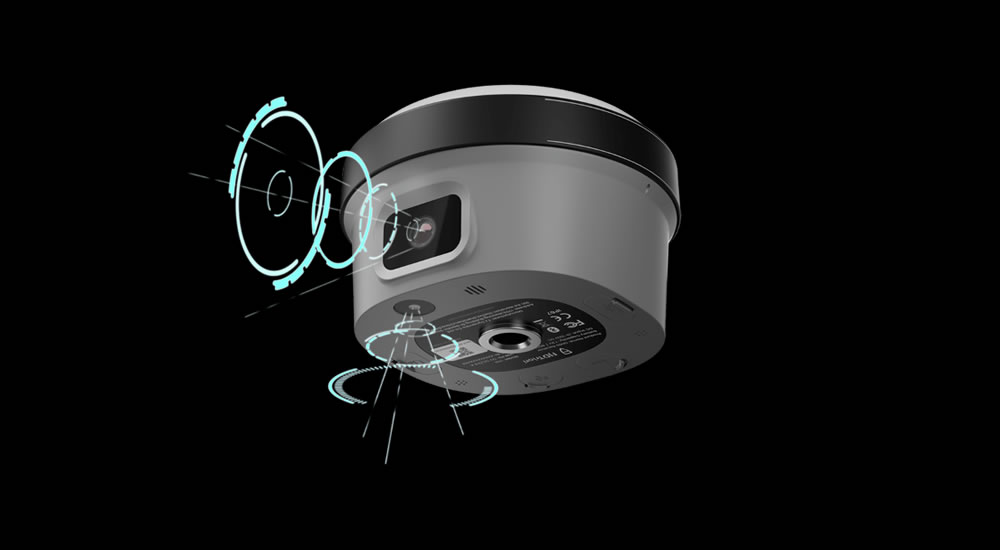

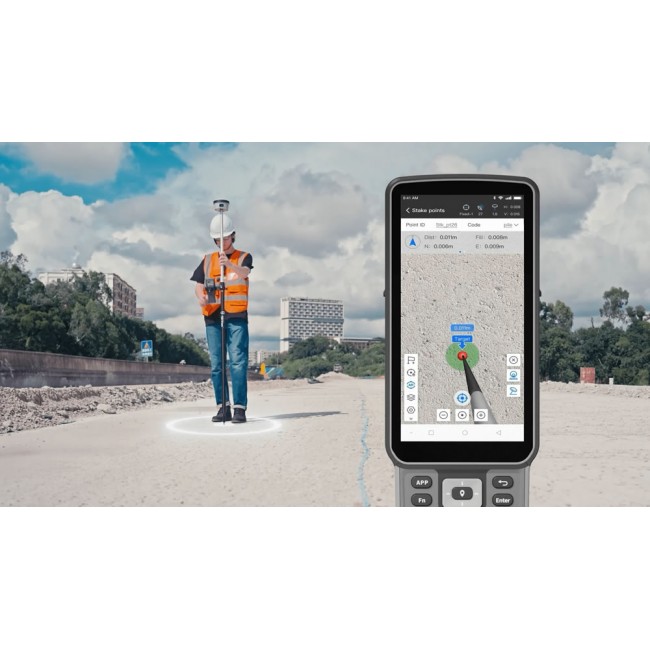

Virtuális kitűzés
Az AR - kiterjesztett valóság alapú kitűzési funkció alapjaiban reformálja meg a hagyományos terepi munkát. A dupla HD kamera valós idejű, tiszta élőképet nyújt, a kijelölendő pont pontos helyét pedig közvetlenül a videócsatornára vetítve jeleníti meg.

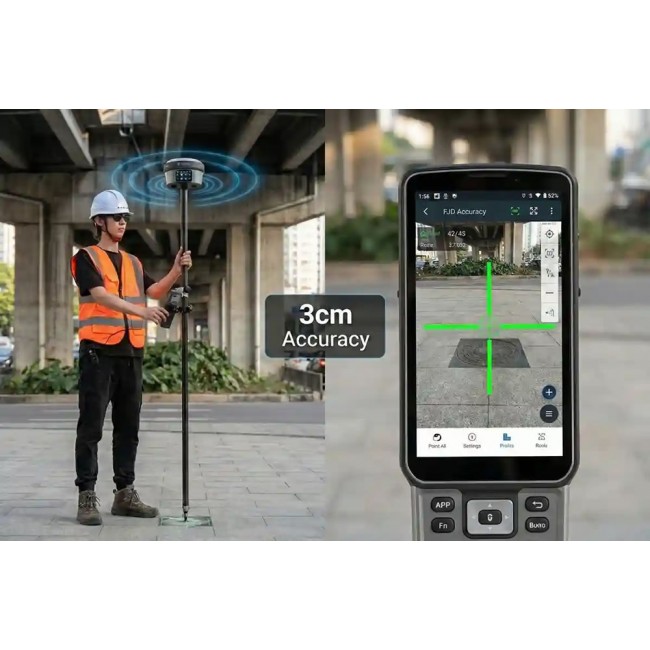

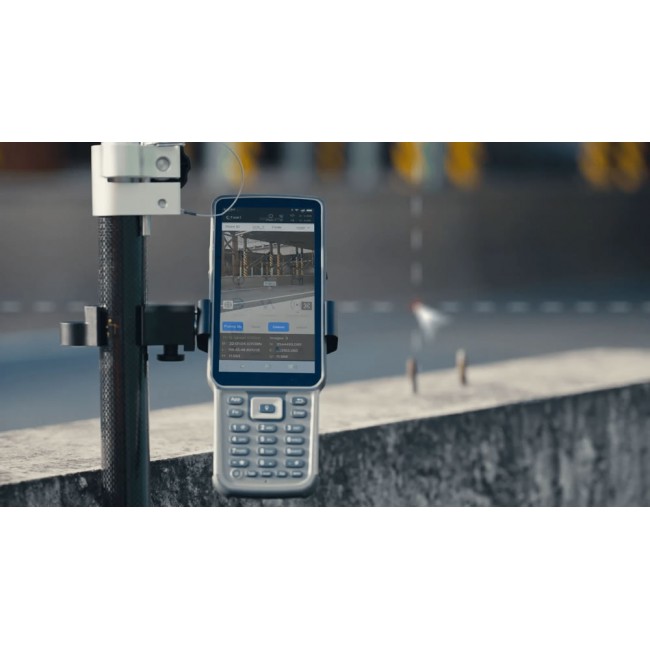

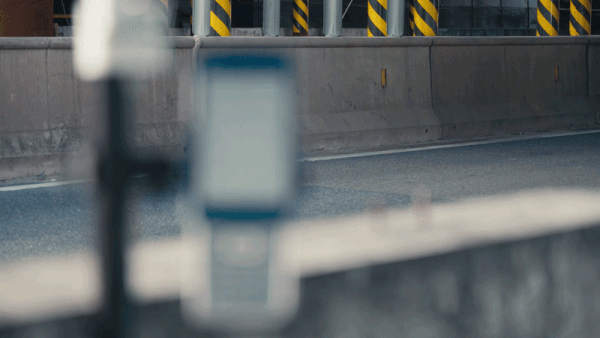

Vizuális mérés
A V10i vizuális mérési funkciójával a nehezen megközelíthető pontok is egyszerűen felmérhetők. Minimum 5 nagy felbontású fotó rögzítését követően a többalgoritmusos feldolgozórendszer segítségével a pontos koordináták közvetlenül a fényképekről határozhatók meg.

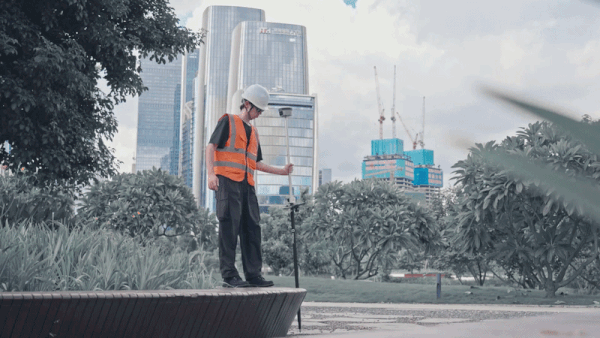

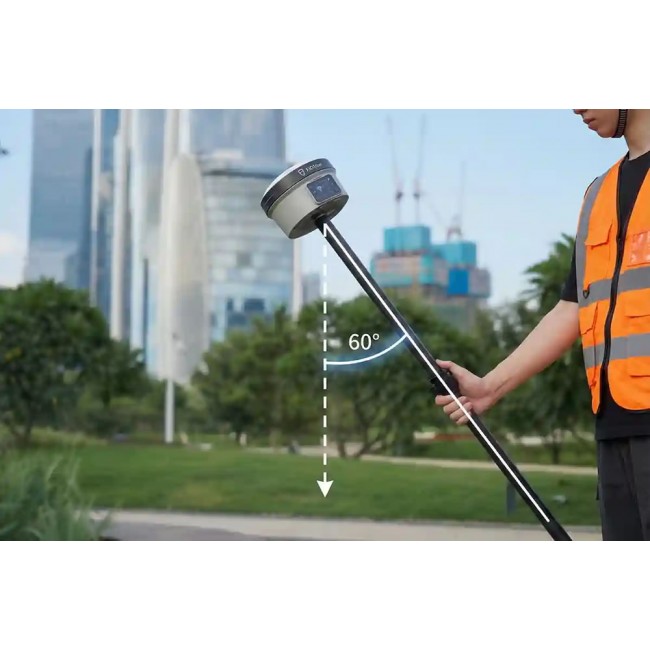

Dőlésmérés a maximális hatékonyságért
A V10i akár 60 fokos dőlésmérést is támogat, automatikusan korrigálva a ferde tartásból eredő eltéréseket a pontos végeredmény érdekében. Így a mérés során többé nem szükséges a műszerfektetőt (jelzőkart) folyamatosan függőlegesen tartani.

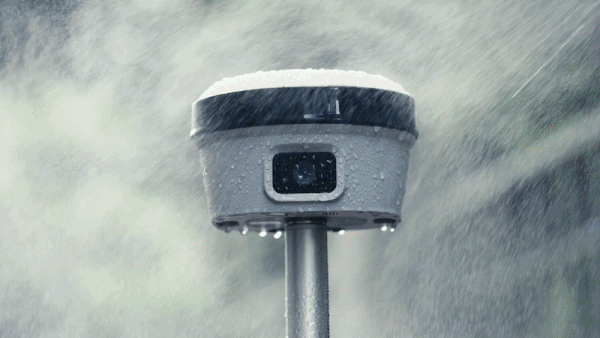

Strapabíró kialakítás a zord terepi viszonyokhoz
A V10i-t kifejezetten a mindennapos, kemény szabadtéri igénybevételre tervezték. Probléma nélkül megbirkózik az esővel, a fizikai behatásokkal és a hosszú terepi műszakokkal, így a mérések folyamatossága mindig garantált.

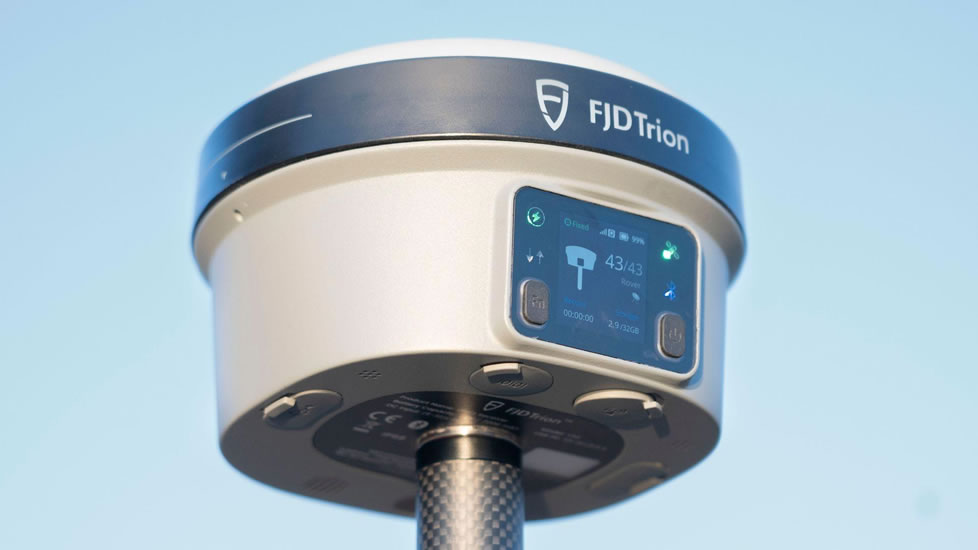

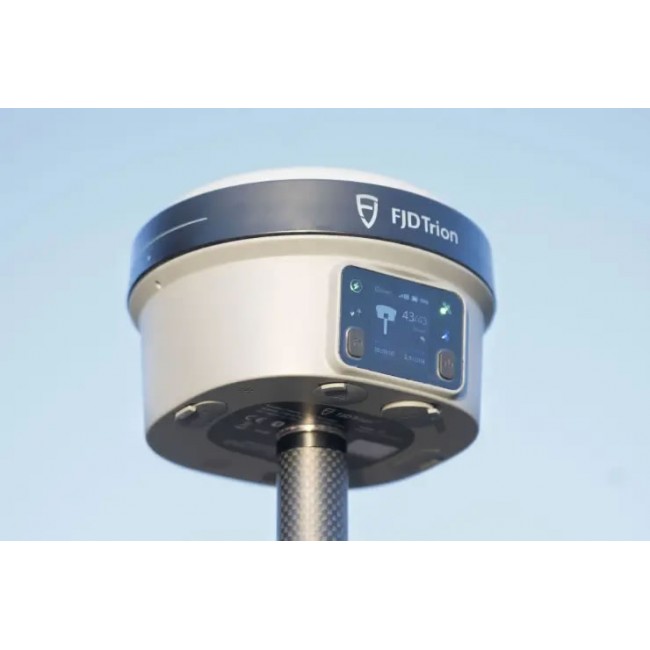

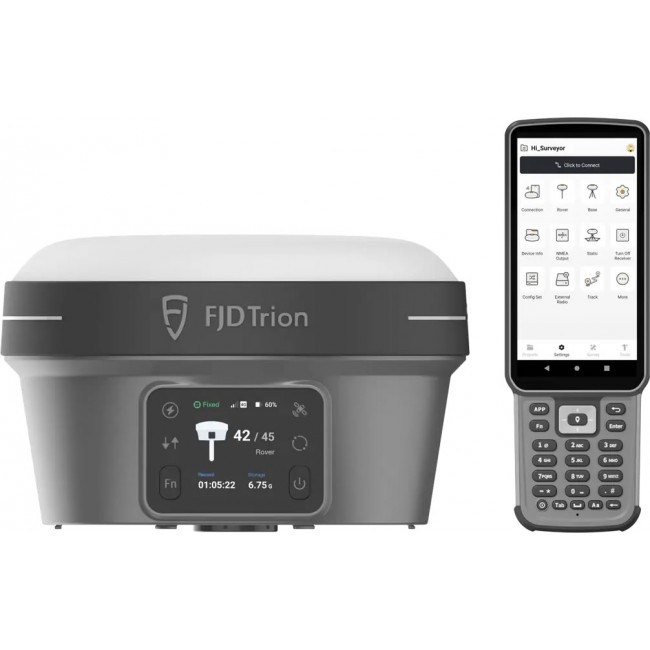

Jól látható eszközstátusz
A beépített OLED kijelzőnek köszönhetően a műszer állapota még közvetlen, erős napsütésben is tisztán leolvasható. A gombokkal gyorsan válthat a működési módok között, míg a hang visszajelzések folyamatosan tájékoztatják a rendszer állapotáról munka közben.

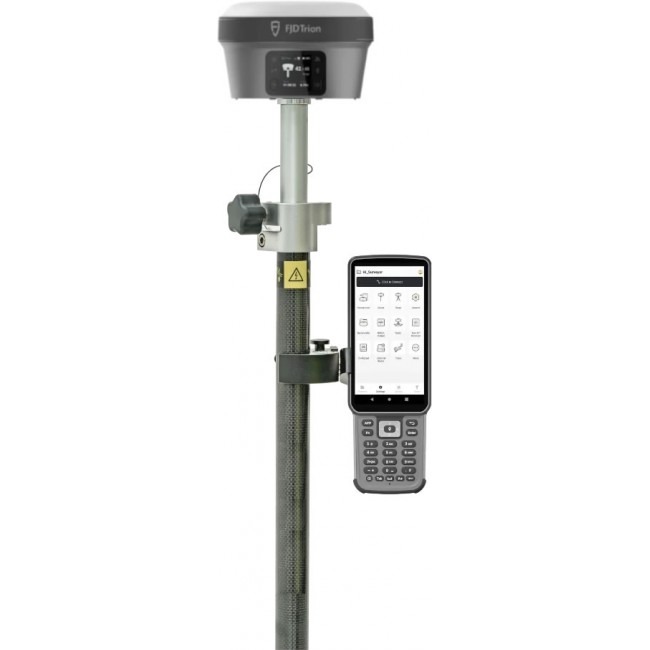

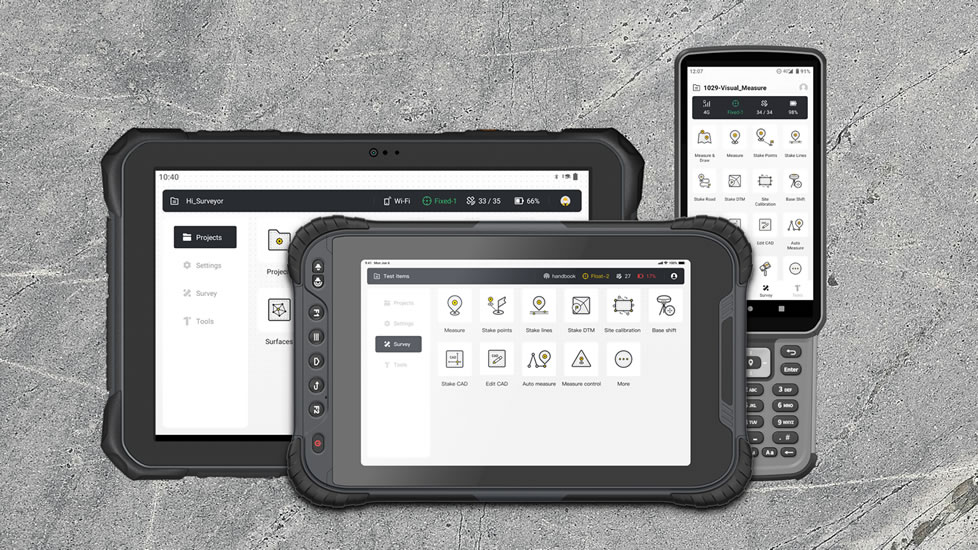

A V10i rugalmasan használható kompakt, fizikai billentyűzettel ellátott vezérlővel vagy nagy kijelzős tablettel egyaránt. A Trion Survey alkalmazásra épülő rendszer segítségével az érintésmentes és vizuális mérések néhány egyszerű mozdulattal és gombnyomással, közvetlenül a képernyőről irányíthatók.
Tervezze meg az Önre szabott FJD Trion rendszert!
Megoldásaink hatékonyan támogatják a különféle terepi munkafolyamatokat az építőipartól és térképészettől kezdve az erdészeten és bányászaton át az infrastruktúra-ellenőrzésig. A legoptimálisabb eszközstruktúra a jelenlegi munkamódszerektől, valamint a szűk keresztmetszetek megszüntetésétől függ.
Ossza meg velünk projektjei típusát, a meglévő munkafolyamatokat és a legnagyobb kihívást jelentő feladatokat, szakértőink pedig összeállítják a csapata számára leginkább testreszabott FJD Trion konfigurációt.
Kérjen ajánlatot / Visszahívást
Részletes Gyári Specifikációk (FJD Trion V10i GNSS)
| GNSS és Műholdkövetés | |
|---|---|
| Csatornaszám | 1408 csatorna |
| GPS | L1A, L1C, L2C, L2P, L5 |
| GLONASS | L1, L2, L3 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| Galileo | E1, E5a, E5b, E6 (HAS-PPP) |
| QZSS | L1, L2C, L5, L6* |
| IRNSS / SBAS | IRNSS: L5* | SBAS: L1C/A |
| Megjegyzés | *Firmware frissítést igényel a támogatáshoz |
| Pozícionálás és Pontosság | |
|---|---|
| RTK pontosság (RMS) | Vízszintes (H): 8 mm + 1 ppm | Függőleges (V): 15 mm + 1 ppm |
| Dőléskompenzáció (IMU) | 0 – 60° | Pontosság: 8 mm + 0,6 mm/° dőlés (mágneses zavarokra immunis) |
| Vizuális mérés pontossága | Jellemzően 3 cm (2 – 15 m hatótávolságban) |
| Utófeldolgozott statikus (PPK) | H: 2,5 mm + 0,5 ppm | V: 5 mm + 0,5 ppm (PPK: H: 3 mm / V: 5 mm + 1 ppm) |
| Nagy pontosságú statikus | H: 2,5 mm + 0,1 ppm | V: 3,5 mm + 0,4 ppm |
| PPP / Kód differenciális | PPP: H: ±20 cm, V: ±40 cm | Kód diff.: H: 0,4 m, V: 0,8 m | SBAS: 60 cm |
| Inicializálás & Frekvencia | Idő: < 5 mp | Megbízhatóság: > 99,9% | Pozícionálási frekvencia: 1 – 20 Hz |
| Jel-újraakvizíció | Hidegindítás: < 20 mp | Melegindítás: < 5 mp | Újraakvizíció: < 1 mp |
| Beépített Kamerák (Kamera) | |
|---|---|
| Szenzor felbontás | Előre tekintő: 2 MP | Lefelé tekintő: 5 MP |
| Látószög (FOV) & Típus | 83° | Starlight minőségű kamerák globális zárral (Global Shutter, 3μm × 3μm) |
| Képrögzítés és Fotogrammetria | Videó fotogrammetria (max. 30 mp rögzítés, kb. 30 MB képcsoport méret) |
| Kommunikáció és Adatátvitel | |
|---|---|
| Mobilhálózat & SIM | Nano-SIM | Beépített 4G modem (TDD/FDD-LTE, WCDMA, EDGE, GPRS, GSM) |
| Wi-Fi & Bluetooth & NFC | Wi-Fi: 2.4/5 GHz (802.11a/b/g/n/ac) | Bluetooth 5.2 & BLE | Érintésmentes NFC párosítás |
| Beépített UHF Rádió | Rx/Tx: 410–470 MHz / 902–928 MHz | Teljesítmény: 2W | Hatótáv: 6–12 km (akár 16 km) |
| Rádió protokollok | TRIMTALK, TRIMMARK III, TT450S, TRANSEOT, Satel 3AS 4FSK (9600–19200 bps) |
| Csatlakozók | 7-pólusú LEMO | USB Type-C | Külső UHF antenna csatlakozó |
| Adatformátumok & Tárhely | Be/Kimenet: NMEA-0183, RTCM 3.X | Bemenet: RTCM 2.X, CMR | 32 GB belső memória |
| Fizikai és Környezeti Jellemzők | |
|---|---|
| Méretek és Tömeg | Φ 130 × 83 mm | Kb. 970 g |
| Kijelző és Kezelőfelület | 1,41" OLED színes kijelző (320×360, 274 ppi, 350 nit) | 4 LED | 2 fizikai gomb |
| Védettség (IP) & Leejtés | IP68 (Por- és vízálló, 1 méteres vízbemerítésnek ellenáll) | 2 m-es méréspont-leejtésnek ellenáll |
| Működési Hőmérséklet | Működési: -30℃ – 65℃ | Tárolási: -40℃ – 70℃ | Páratartalom: 95% nem lecsapódó |
| Tápellátás és Akkumulátor | |
|---|---|
| Akkumulátor | Beépített Li-ion, 7000 mAh / 7,4 V | 30W PD gyorstöltés támogatás |
| Üzemidő | Rover mode: 15 óra | Bázis mode: 10 óra | Statikus mérés: > 25 óra |
| Fogyasztás & Külső Táp | Külső tápellátás: 9 – 28 V DC | Fogyasztás: 3W (jellemző RTK), 4,5W (vizuális kitűzés) |
